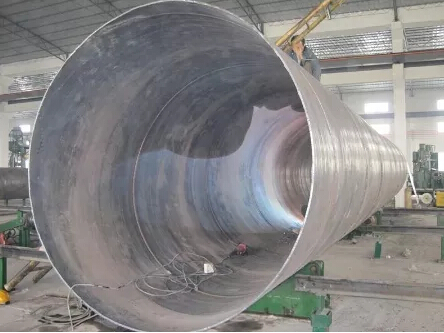

螺旋管生產(chǎn)廠家在焊接螺旋管的時(shí)候，在眾多的常見(jiàn)焊接問(wèn)題中，最常見(jiàn)的就是焊縫處存在氣泡，特別是大口徑螺旋管焊縫氣孔不僅影響管道焊縫致密性，造成管道泄漏，而且會(huì)成為腐蝕的誘發(fā)點(diǎn)，嚴(yán)重降低焊縫強(qiáng)度和韌性。焊縫產(chǎn)生氣孔的因素有：焊劑中的水分、污物、氧化皮和鐵屑，焊接的成份及覆蓋厚度，鋼板的表面質(zhì)量以及鋼板邊板處理，焊接工藝及鋼管成型工藝等。焊劑成分。焊接含有適量的CaF2和SiO2時(shí)，會(huì)反應(yīng)吸收大量的H2，生成穩(wěn)定性很高且不溶于液態(tài)金屬的HF，從而可以防止氫氣孔的形成。

氣泡多發(fā)生在焊道中央，其主要原因是氫氣依舊以氣泡的形式隱藏在焊縫金屬內(nèi)部，所以，消除這種缺陷的措施是首先必須清除焊絲和焊縫的銹、油、水分及濕氣等物質(zhì)，其次是必須很好地烘干焊劑除去濕氣。此外，加大電流、降低焊接速度、減慢熔化金屬的凝固速度也是很有效的。

焊劑的堆積厚度一般為25-45mm，焊劑顆粒度大、密度小時(shí)堆積厚度取最大值，反之取最小值;大電流、低焊速堆積厚度取最大值，反之取最小值，此外，夏天或空氣濕度大時(shí)，回收的焊劑應(yīng)烘干后再使用。硫裂（硫引起的裂紋）。焊接硫偏析帶很強(qiáng)的板材（特別是軟沸騰鋼）時(shí)硫偏析帶中的硫化物進(jìn)入焊縫金屬而產(chǎn)生的裂紋。其原因是在硫偏析帶中含有低熔點(diǎn)的硫化鐵和鋼中存在氫氣。所以，為防止這情況產(chǎn)生，使用含硫偏析帶少的半鎮(zhèn)靜鋼或鎮(zhèn)靜鋼還明效的。
