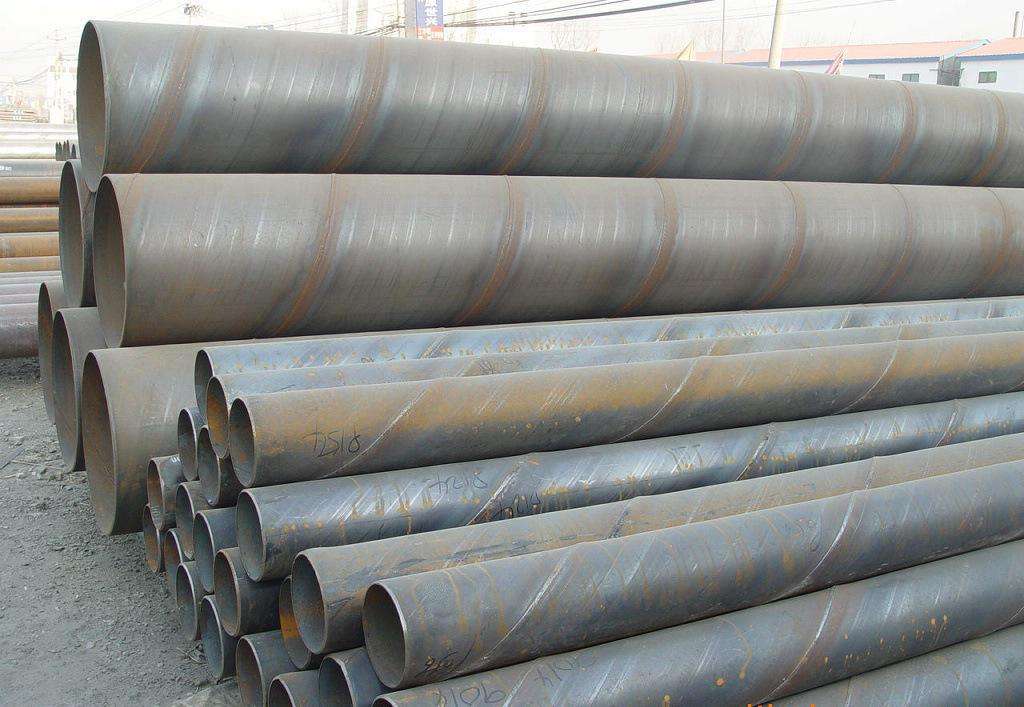

大口徑螺旋管產品介紹

螺旋管是以帶鋼卷板為原材料,經常溫擠壓成型,以自動雙絲雙面埋弧焊工藝焊接而成的螺旋縫鋼管。

（1）原材料即帶鋼卷，焊絲，焊劑。在投入前都要經過嚴格的理化檢驗。

（2）帶鋼頭尾對接，采用單絲或雙絲埋弧焊接，在卷成鋼管后采用自動埋弧焊補焊。

（3）成型前，帶鋼經過矯平、剪邊、刨邊，表面清理輸送和予彎邊處理。

（4）采用電接點壓力表控制輸送機兩邊壓下油缸的壓力，確保了帶鋼的平穩輸送。

（5）采用外控或內控輥式成型。

（6）采用焊縫間隙控制裝置來保證焊縫間隙滿足焊接要求，管徑，錯邊量和焊縫間隙都得到嚴格的控制。

（7）內焊和外焊均采用美國林肯電焊機進行單絲或雙絲埋弧焊接，從而獲得穩定的焊接規范。

（8）焊完的焊縫均經過在線連續超聲波自動傷儀檢查，保證了100%的螺旋焊縫的無損檢測覆蓋率。若有缺陷，自動報警并噴涂標記，生產工人依此隨時調整工藝參數，及時消除缺陷。

（9）采用空氣等離子切割機將鋼管切成單根。

（10）切成單根鋼管后，每批鋼管都要進行嚴格的首檢制度，檢查焊縫的力學性能，化學成份，溶合狀況，鋼管表面質量以及經過無損探傷檢驗，確保制管工藝合格后，才能正式投入生產。

（11）焊縫上有連續聲波探傷標記的部位，經過手動超聲波和X射線復查，如確有缺陷，經過修補后，再次經過無損檢驗，直到確認缺陷已經消除。

（12）帶鋼對焊焊縫及與螺旋焊縫相交的丁型接頭的所在管，全部經過X射線電視或拍片檢查。

（13）每根鋼管經過靜水壓試驗，壓力采用徑向密封。試驗壓力和時間都由鋼管水壓微機檢測裝置嚴格控制。試驗參數自動打印記錄。

（14）管端機械加工，使端面垂直度，坡口角和鈍邊得到準確控制。

大口徑螺旋管規格

219×6 219×13 1520×8 219×6 920×12
219×7 219×14 1520×9 273×6 1020×6
219×8 1120×6 1620×8 273×8 1020×8
529×6 1120×7 1620×9 325×6 1020×10
529×7 1120×8 1520×10 325×8 1020×12
529×8 1220×6 1520×11 325×10 1220×6
325×9 1220×7 1520×12 377×6 1220×8
325×10 1220×8 1620×10 377×8 1220×10
529×9 1120×9 1620×11 377×10 1220×12
529×10 1120×10 1620×12 426×6 1220×14
630×6 1120×11 1520×13 426×8 1020X14
630×7 1120×12 1520×14 426×10 1420×6
630×8 1220×9 1620×13 478×6 1420×8
820×6 1220×10 1620×14 478×8 1420×10
820×7 1220×11 1720×10 478×10 1420×12
820×8 1220×12 1720×11 529×6 1420×14
630×9 1120×13 1720×12 529×8 1520×8
630×10 1120×14 1820×10 529×10 1520×10
820×9 1220×13 1820×11 630×6 1520×12
820×10 1220×14 1820×12 630×8 1520×14
426×11 630×16 1720×13 630×10 1620×10
426×12 1420×16 1720×14 630×12 1620×12
720×11 1320×6 1820×13 720×6 1620×14
720×12 1320×7 1820×14 720×8 1620×14
920×7 1320×8 1920×10 720×10 1720X（10-18）
920×8 1320×9 1920×11 720×12 1820x（10-20）
920×9 1420×6 1920×12 820×6
920×10 1420×7 2020×10 820×8
1020×7 1420×8 2020×11 820×10
1020×8 1420×9 2020×12 820×12
1020×9 1320×10 1920×13 820×14
1020×10 1320×11 1920×14 920×6
820×11 1320×12 2020×13 920×8
820×12 1420×10 2020×14 920×10
